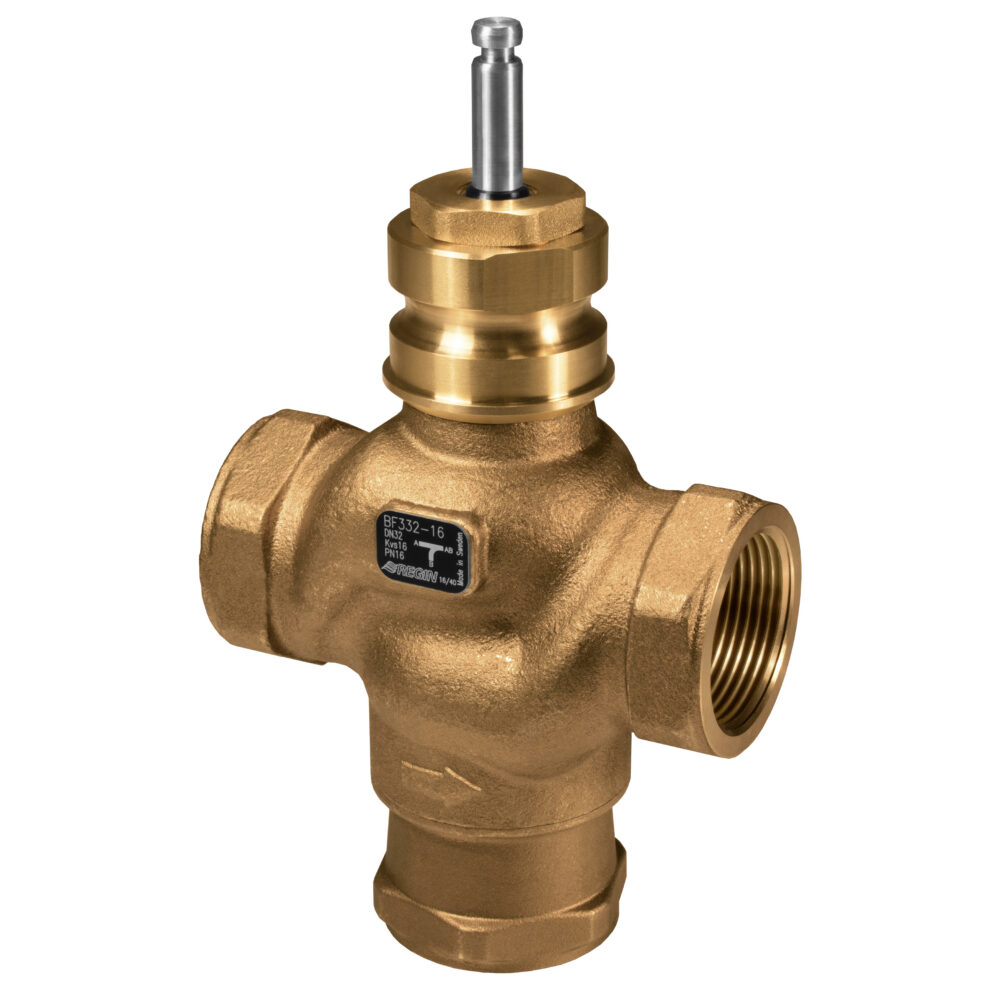

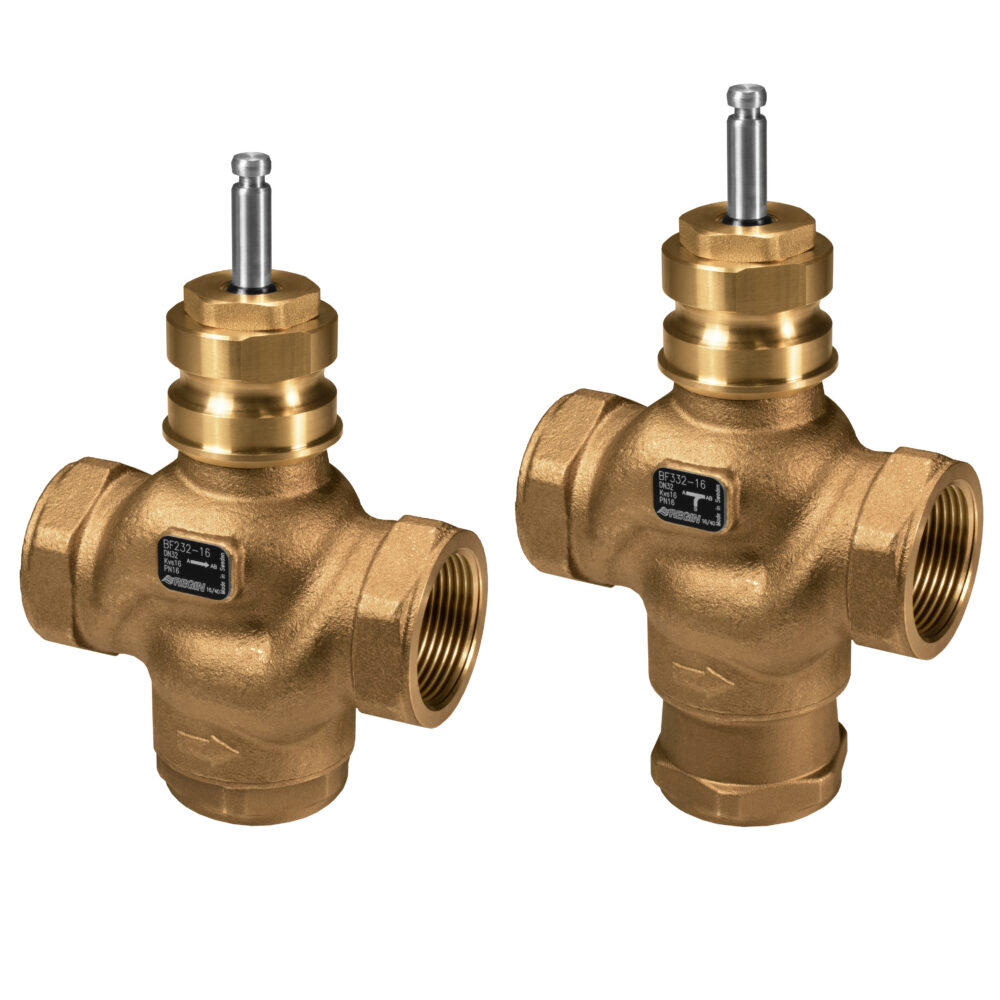

BF – 2- und 3-Wege-Regelventil, DN 15-50, Kvs 0,63-40, Messing, Hub 20 mm
Die Ventile wurden für die Regelung von Warm- oder Kaltwasser oder Wasser-Glykol-Gemisch in Heizungs- bzw. Lüftungsanlagen entwickelt. Die Ventile sind vor allem für die Verwendung mit Stellantrieben RVAN5/RVAN10 von Regin geeignet.
Artikel
BF215-0.63
- Stellverhältnis
- 100:1
- Hub
- 20 mm
- Nennweite
- DN15
- Kvs
- 0.63 m³/h
- Max. Differenzdruck
- 1600 kPa
- Anschluss
- G½"
- Medientemperatur
- -5…140 °C
- Ventiltyp
- 2-Wege
BF315-0.63
- Stellverhältnis
- 100:1
- Hub
- 20 mm
- Nennweite
- DN15
- Kvs
- 0.63 m³/h
- Max. Differenzdruck
- 1600 kPa
- Anschluss
- G½"
- Medientemperatur
- -5…140 °C
- Ventiltyp
- 3-Wege
Software & Dokumentation
Produktblatt
BF2/BF3 (DE)
Download
Zubehör
RVAN5-24A
Ventilstellantrieb
- Stellkraft
- 500 N
- Versorgungsspannung
- 24 V AC/DC
- Leistungsaufnahme
- 5, 1 W / 13, 9 VA
- Stellsignal
- 0(2)...10 V DC oder 0(4)...20 mA
- Rückmeldesignal
- 0...10 V DC
- Hublänge
- 10…30 mm
- Hublänge
- 30 mm
- Geschwindigkeit
- 1.5 s/mm
RVAN5-24
- Stellkraft
- 500 N
- Versorgungsspannung
- 24 V AC
- Leistungsaufnahme
- 7, 8 W / 8, 0 VA
- Stellsignal
- 3-Punkt
- Hublänge
- 10…30 mm
- Hublänge
- 30 mm
- Geschwindigkeit
- 3 s/mm
RVAN5-230
- Stellkraft
- 500 N
- Versorgungsspannung
- 230 V AC
- Leistungsaufnahme
- 15, 3 W / 16, 5 VA
- Stellsignal
- 3-Punkt
- Hublänge
- 10…30 mm
- Hublänge
- 30 mm
- Geschwindigkeit
- 3 s/mm
RVAN10-24A
Ventilstellantrieb
- Stellkraft
- 1000 N
- Versorgungsspannung
- 24 V AC/DC
- Leistungsaufnahme
- 6, 2 W / 17, 4 VA
- Stellsignal
- 0(2)...10 V DC oder 0(4)...20 mA
- Rückmeldesignal
- 0...10 V DC
- Hublänge
- 10…30 mm
- Hublänge
- 30 mm
- Geschwindigkeit
- 1.5 s/mm
RVAN10-24
- Stellkraft
- 1000 N
- Versorgungsspannung
- 24 V AC
- Leistungsaufnahme
- 6, 2 W / 6, 7 VA
- Stellsignal
- 3-Punkt
- Hublänge
- 10…30 mm
- Hublänge
- 30 mm
- Geschwindigkeit
- 3 s/mm
RVAN10-230
- Stellkraft
- 1000 N
- Versorgungsspannung
- 230 V AC
- Leistungsaufnahme
- 15, 3 W / 16, 5 VA
- Stellsignal
- 3-Punkt
- Hublänge
- 10…30 mm
- Hublänge
- 30 mm
- Geschwindigkeit
